YAT/PDMAXX-G型GIS設備局部放電在線監測裝置
YAT/PDMAXX-G型GIS設備局部放電在線監測裝置采用高速信號采集技術(ADC+FPGA+ARMI)，兼容超聲波(AE)和超高頻(UHF)局部放電傳感器，可通過內置/外置式超高頻UHF局部放電傳感器監測GIS及SF6斷路器等高壓電力設備內部發生的局部放電，能準確的監測設備內可能產生的局部放電信號，并具有良好的抗干擾能力，可滿足現場相對復雜的電磁環境和高頻信號干擾的要求。
YAT/PDMAXX- G型GIS設備局部放電在線監測裝置采集單元單通道采樣率最高可達100M/S,具有極強的信號捕捉能力。可獨立安裝在被監測GIS設備附近，周期性地對被監測GIS設備進行掃描，捕捉設備中發生的各類放電的原始信號。針對GIS設備內局部放電頻譜寬的特性，采用多通道同時采集方式，并兼容不同類型局部放電傳感器。通過多路通道信號的采集、濾波、比對，確保檢測數據的真實、完整、可靠，最大限度地減少和消除干擾信號。
產品特點
●多通道實時采樣率高(100M/S), 12bit分辨率;
●可兼容UHF、AE、HFCT等多種局部放電傳感器;
●局部放電量化檢測、實時顯示、實現多信號聯合定位功能;
●專業故障數據庫和模型數據庫, 可自動識別局部放電故障(如懸浮電位、顆粒放電、尖端毛刺等),分析診斷更為全面;
●采用SID技術: S(信號分離)-1 (局部放電識別) -D(診斷)技術，含有硬件、數字等多重降噪機制，自動識別、分離局部放電及噪聲;
●具備在現場復雜電磁環境下，有效抑制和排除背景干擾的能力，保證監測有效性;
●專業GIS設備專用局部放電分析、診斷軟件，具備時域、頻域切換、小波變換等功能;
●提供多種專用軟件濾波算法，輸出PRPS/PRPD放電圖譜;
●智能輸出被 監測設備的絕緣狀況評估報告，診斷數據庫可獨立部署;
●監測終端板-卡數量可以自由擴充;

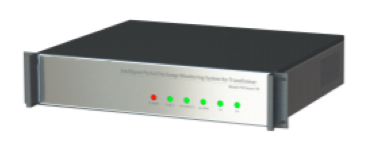

PRPD/PRPS波形顯示數據采集裝置
|
數據采集頻帶 |
30OMHz~150OMHz |
|
采集帶寬 |
30OMHz，全頻段連續采集 |
|
分辨率 |
12位 |
|
偷入靈敏度 |
<1mVpp |
|
信號接收動態范圍 |
60dB |
|
每個工頻周期可采集脈沖數量 |
800 |
|
數據采集采樣率 |
64MS/s |
|
輸入/輸出回路對地絕緣阻抗 |
20Mo |
|
輸入/輸出阻抗 |
50o |
|
觸發模式 |
工頻過零觸發 |
|
通訊方式 |
RS-485、ModBUS、IEC61850
Ethernet以太網(局域網): 10/10OM自適應，10OM以內
光纖（可選):10km以內 |
|
工作環境溫濕度 |
-40c"70c，二95%，無凝露 |
超高頻傳感器

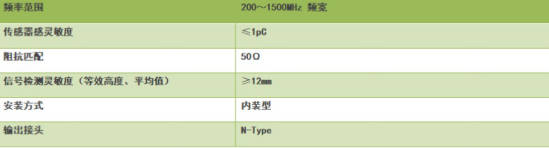

內置式UHF傳感器用來采集GIS設備內部產生的局部放電超高頻信號,傳感器直接安裝于GIS設備外壁，可有效避免外界于擾信 號，保證獲得高信噪比的超高頻信號。
外置式GIS專用超高頻傳感器安裝盆式絕緣子外部，便于設備運行條件下的GIS設備內部UIF信號檢測。并可通過多個傳感器在 GIS設備不同位置進行檢測，進而全面了解設備內部放電狀況,通過比較傳感器間信號強度對局部放電位置進行定位。
|
頻率范圍 200~150OMHz頻寬 |
|
安裝方式 |
GIS設備盆式絕緣子外部 |
|
感應靈敏度 |
s1pC |
|
阻抗匹配 |
50o |
|
信號檢測靈敏度（等效高度、平均值) |
≥10mm |
|
輸出接頭 |
N-lype |
|
防護等級 |
IP56 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
